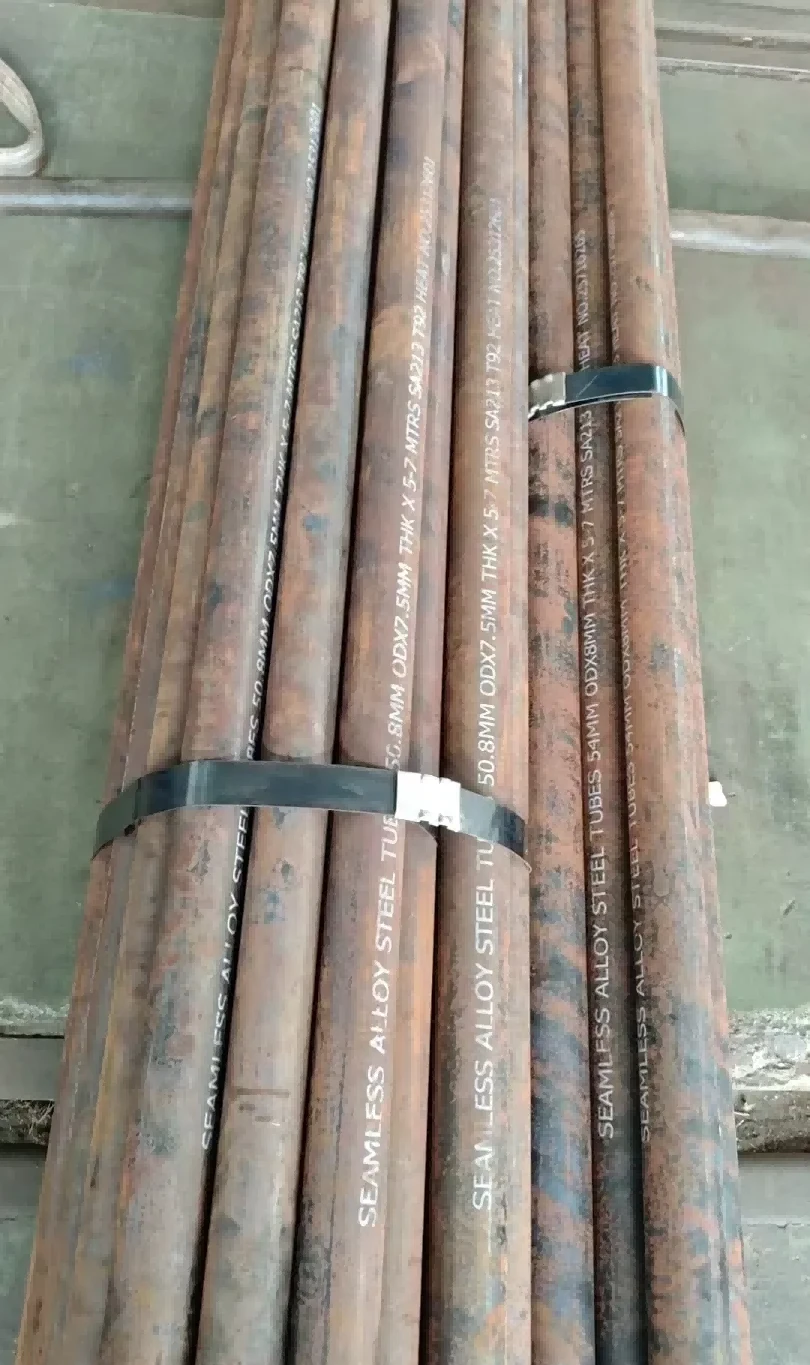

SA213 T92 Aloi Paip Keluli Lancar Untuk Dandang Suhu-Tinggi

Paip keluli lancar SA213 T92 ialah paip keluli aloi -tinggi di bawah piawaian ASME A213, yang dimiliki oleh keluli tahan haba martensit 9Cr-1Mo-V-Nb-W{11}}. Dengan{12}}kekuatan suhu tinggi yang sangat baik, rintangan rayapan dan rintangan kakisan, ia telah menjadi bahan teras untuk dandang loji kuasa superkritikal dan ultra kritikal, dan juga digunakan dalam{13}}suhu tinggi dan senario tekanan tinggi seperti petrokimia

1. Ciri teras dan kelebihan komposisi:Reka bentuk komposisi: Berdasarkan 9% kromium (Cr) dan 1.8% tungsten (W), ditambah dengan unsur pengaloian surih seperti molibdenum (Mo), vanadium (V), niobium (Nb) dan boron (B) yang dipertingkatkan sebahagiannya ditambah untuk menapis sempadan butiran dan meningkatkan-kestabilan suhu tinggi. Berbanding dengan keluli T91 tradisional, T92 meningkatkan tegasan yang dibenarkan pada 600 darjah sebanyak kira-kira 30% dan meningkatkan-kekuatan suhu tinggi sebanyak 20% dengan meningkatkan kandungan tungsten dan mengurangkan nisbah molibdenum. Mikrostruktur: Struktur martensit terbaja terbentuk selepas rawatan normalisasi+pembajaan. Karbonitrida jenis MX (karbonitrida V dan Nb) diagihkan sama rata pada sempadan mi Flat martensit, terkehel dengan berkesan, melambatkan sempadan bijian menggelongsor pada suhu tinggi dan meningkatkan rintangan rayapan dengan ketara

Penunjuk prestasi:Kekuatan tegangan suhu bilik Lebih besar daripada atau sama dengan 620MPa, kekuatan hasil Lebih besar daripada atau sama dengan 440MPa, pemanjangan Lebih besar daripada atau sama dengan 20%; Kekuatan patah rayapan adalah Lebih besar daripada atau sama dengan 90MPa selepas 100000 jam pada 650 darjah , dan kekerasan dikawal pada 190-250HB. Pertumbuhan lapisan oksida adalah perlahan semasa penggunaan jangka panjang. Selepas berkhidmat selama 50000 jam di bawah parameter stim pada 605 darjah, kekerasan hanya berkurangan sebanyak 2HRC

2. Proses pengeluaran dan proses pembuatan kawalan kualiti: Menggunakan peleburan relau arka elektrik+penapisan luar (LF+VD) untuk mengawal kekotoran, tiub itu dijadikan kapilari melalui tebukan berputar, tersemperit panas pada 1180 darjah, dan kemudian tertakluk kepada penormalan (1040-1080 darjah )+pembajaan (730-780 darjah ) rawatan haba terbaik untuk mendapatkan prestasi terbaik yang komprehensif. Perusahaan domestik seperti Baosteel dan Panzhihua Iron and Steel telah mencapai penyetempatan proses penuh, dengan toleransi ketebalan dinding produk dikawal dalam ± 5% dan bujur Kurang daripada atau sama dengan 0.6%. Keperluan kimpalan: Perlu mematuhi spesifikasi ASME BPVC IX dengan ketat. Adalah disyorkan untuk menggunakan wayar kimpalan ER90S-B9 dengan gas pelindung 80% Ar+20% CO ₂ dan input haba dihadkan kepada 15-25kJ/sm. Selepas kimpalan, perlu menjalani rawatan penyahhidrogenan 300 darjah × 2 jam dan pembajaan keseluruhan 750-780 darjah untuk mengelakkan risiko keretakan jenis IV

3. Bidang aplikasi teras dalam industri kuasa:komponen kritikal seperti pemanas lampau, pemanas semula dan saluran paip wap utama dandang loji kuasa superkritikal (SC) dan ultra superkritikal (USC), yang boleh menahan suhu tinggi 600-650 darjah dan tekanan tinggi melebihi 25MPa untuk masa yang lama. Sebagai contoh, selepas menggunakan T92 untuk saluran paip wap utama unit 1000MW di Loji Janakuasa Huaneng Yuhuan, kekerasan berkurangan hanya 7HB selepas 8 tahun operasi selamat yang berterusan. Dalam industri petrokimia, saluran paip tindak balas suhu tinggi dan tekanan tinggi, tiub relau retak dan senario lain, rintangan terhadap kakisan HCl meningkat lebih daripada 3 kali selepas rawatan penyusupan aluminium permukaan. Senario yang muncul: Penjanaan kuasa pembakaran sampah, projek demonstrasi unit superkritikal termaju 700 darjah, sistem paip komposit yang terdiri daripada aloi berasaskan nikel, sesuai untuk keadaan kerja yang lebih ketat

4. Status Pasaran dan Trend Pembangunan Skala Pembekalan dan Permintaan:Permintaan domestik tahunan dijangka melebihi 80000 tan menjelang 2025 (dengan pembinaan stesen janakuasa menyumbang 75%), dan saiz pasaran global adalah kira-kira 150000 tan, dengan kadar pertumbuhan tahunan sebanyak 8%. Pembekal domestik utama ialah Baosteel, Panzhihua Iron and Steel, dan Tianjin Steel Pipe. Sumitomo Metal dari Jepun dan Valourek dari Jerman menduduki beberapa-pasaran mewah. Harga dan Kos: Sebut harga pasaran domestik adalah kira-kira 50000 hingga 80000 yuan/tan, iaitu 30% lebih tinggi daripada keluli P91, tetapi kos kitaran hayat penuh (termasuk jangka hayat dan penyelenggaraan) adalah lebih berfaedah. Peningkatan teknologi: Dengan mengaloi mikro (menambah Co dan Cu) dan proses penggelek dan penyejukan terkawal, suhu operasi boleh ditingkatkan kepada lebih 650 darjah; Gabungan teknologi pengukuhan penyebaran nano oksida (ODS) dan T92 menunjukkan kekuatan boleh dipertingkatkan lagi sebanyak 25% pada 650 darjah mengikut data makmal.

-Sifat Fizikal Suhu Tinggi:

Paip keluli lancar SA213 T92 digunakan secara meluas dalam-suhu dan{3}}tekanan tinggi medan industri dengan keperluan keselamatan yang ketat:

• Pemanas lampau, pemanas semula dan sistem saluran paip wap loji janakuasa ultra-superkritikal & superkritikal
• Kapal tindak balas suhu tinggi-petrokimia, penukar haba dan-talian paip penghantaran bendalir tekanan tinggi
• Relau industri{0}}paip asap bersuhu tinggi, peralatan pemanas tambahan stesen janakuasa
• Projek saluran paip tekanan tinggi-dalam metalurgi, tenaga dan industri berat lain

S1: Apakah perbezaan antara paip lancar SA213 T92 dan T91?

Keluli T92 menambah unsur pengaloian tungsten dan boron yang dioptimumkan berdasarkan T91, yang meningkatkan-tahanan rayapan suhu tinggi dan kestabilan terma dengan ketara. T91 sesuai untuk suhu kerja di bawah 580 darjah , manakala T92 boleh beroperasi secara stabil pada 600–620 darjah , dengan hayat perkhidmatan jangka-panjang 30% lebih tinggi di bawah-keadaan suhu ultra tinggi dan lebih sesuai untuk peralatan penjanaan kuasa superkritikal-ultra.

S2: Apakah proses rawatan haba yang diterima pakai untuk paip T92?

Kami mengguna pakai rawatan haba penormalan piawai pada 1040–1080 darjah , dengan masa penahanan dikira sebanyak 2 minit setiap milimeter ketebalan dinding (minimum 20 minit), diikuti dengan rawatan pembajaan. Proses ini menghapuskan tegasan baki dalaman, menapis struktur butiran, mengelakkan pertumbuhan tidak normal bijian dan memastikan sifat mekanikal yang stabil dan-rintangan suhu tinggi paip .

S3: Apakah sijil ujian yang boleh diberikan?

Kami boleh menyediakan set lengkap laporan pemeriksaan kilang, termasuk laporan analisis komposisi kimia, laporan ujian sifat mekanikal, laporan ujian ultrasonik-tidak merosakkan, laporan pemeriksaan toleransi dimensi dan pensijilan standard ASME/ ASTM. Pemeriksaan-pihak ketiga (SGS, BV) boleh diterima mengikut keperluan pelanggan.

S4: Bolehkah saiz dan pemprosesan tersuai disediakan?

ya. Kami menyokong diameter luar tersuai, ketebalan dinding dan pemotongan panjang-tetap. Sementara itu, kami menyediakan perkhidmatan pemprosesan dalam seperti serong hujung paip, benang, lentur,-rawatan anti karat dan penggilap permukaan untuk memenuhi keperluan pemasangan kejuruteraan yang pelbagai.

S5: Apakah kitaran penghantaran dan standard pembungkusan?

Saiz konvensional ada dalam stok dengan penghantaran cepat 3–7 hari; saiz tersuai mengambil masa 10–15 hari bekerja. Produk dibungkus dengan filem plastik kalis air + beg anyaman + kotak kayu (untuk-paip berdiameter kecil) untuk mengelakkan karat, perlanggaran dan ubah bentuk semasa-pengangkutan jarak jauh, menyokong pengangkutan laut dan udara.

S6: Apakah keadaan kerja yang sesuai untuk paip T92?

Ia direka khas untuk persekitaran kerja-suhu tinggi dan tekanan tinggi-tinggi, terpakai untuk operasi jangka panjang-di bawah suhu stim 580 darjah –600 darjah dan suhu logam 600 darjah –620 darjah . Ia mempunyai rintangan yang sangat baik terhadap-pengoksidaan suhu tinggi, kelesuan terma dan ubah bentuk rayapan, menyesuaikan diri dengan keadaan kerja melampau-unit kuasa superkritikal.

S7: Adakah SA213 T92 setara dengan gred keluli antarabangsa yang lain?

SA213 T92 sepadan dengan UNS K92460 dan sepadan dengan EN 10216-2 spesifikasi standard. Ia bersamaan dengan gred SA335 P92 dalam senario aplikasi paip, dan merupakan gred keluli aloi tahan haba-tinggi sejagat dalam industri kuasa dan petrokimia global.

Bagaimana Untuk Bekerjasama Dengan Kami?



alamat kami

Rm1406,14th/F No 208, Hongqi Road, Nankai Dist, Tianjin City ,China

Nombor Telefon ( WhatsApp/Wechat)

+86 16622033809

E-mel

alisa@tjshenzhoutong.com

Cool tags: paip keluli lancar aloi sa213 t92 untuk dandang suhu tinggi-, China paip keluli lancar aloi sa213 t92 untuk dandang suhu tinggi-pengilang, pembekal, kilang
